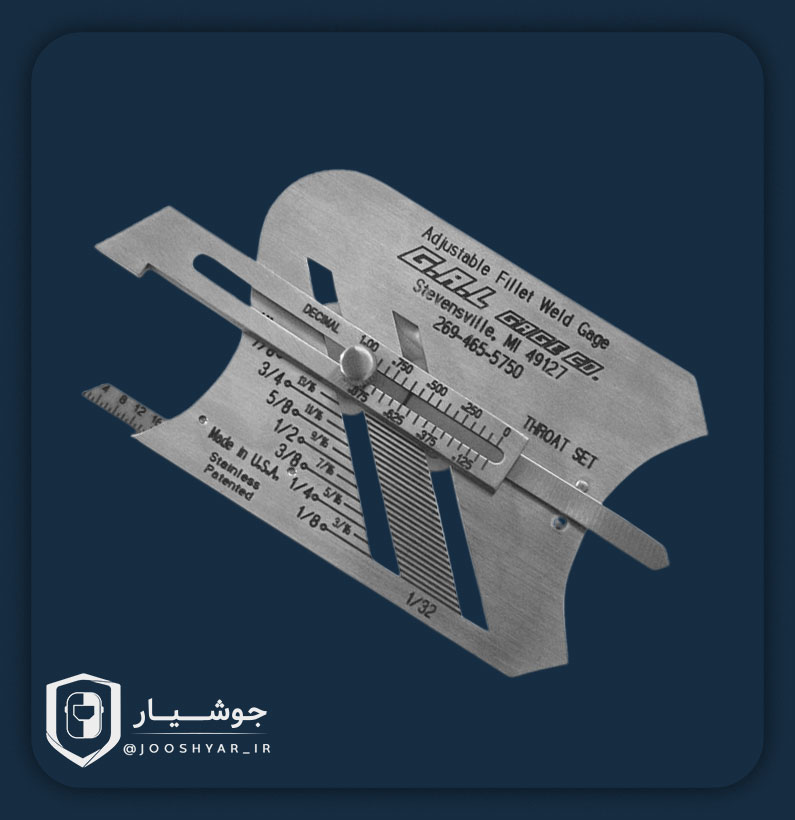

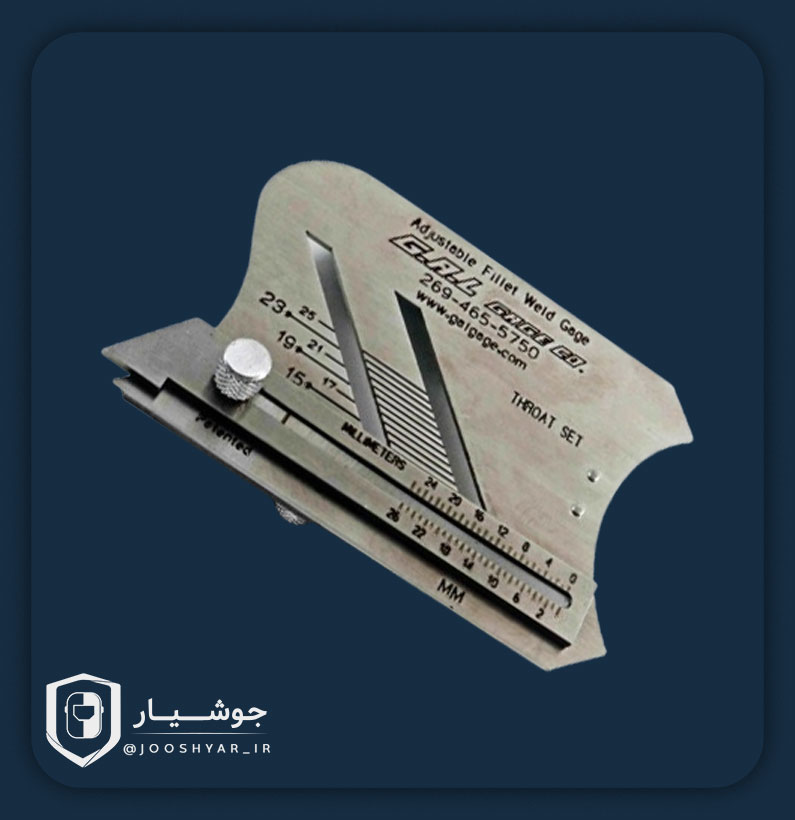

گیج جوش گوشه‌ای قابل تنظیم Adjustable Fillet Gauge
گیج جوش گوشه‌ای قابل تنظیم (Adjustable Fillet Gauge) ابزاری برای اندازه‌گیری و بررسی ابعاد جوش‌های گوشه‌ای در فرایند بازرسی جوش است. این ابزار به بازرس جوش و کارشناس کنترل کیفیت کمک می‌کند تا اندازه جوش را بررسی کند و نتیجه را با نقشه، دستورالعمل جوشکاری یا معیارهای پذیرش پروژه مقایسه کند.
قابلیت تنظیم در این نوع گیج، امکان تطبیق ابزار با اندازه‌های مختلف را در محدوده طراحی‌شده فراهم می‌کند. به همین دلیل، گیج جوش گوشه‌ای قابل تنظیم می‌تواند در کارگاه‌های جوشکاری، خطوط تولید و واحدهای بازرسی فنی کاربرد داشته باشد.
گیج گوشه‌ای چیست؟
جوش گوشه‌ای یا Fillet Weld معمولاً برای اتصال دو قطعه در محل برخورد آن‌ها، مانند اتصال‌های T شکل، گوشه‌ای و هم‌پوشانی، استفاده می‌شود. بازرس برای ارزیابی این جوش باید ابعاد آن را با الزامات فنی اتصال مقایسه کند.
گیج جوش گوشه‌ای قابل تنظیم ابزاری است که بازرس با تنظیم بخش اندازه‌گیری آن، ابعاد جوش را در محدوده تعیین‌شده بررسی می‌کند. طراحی دقیق و روش تنظیم ابزار به مدل و سازنده بستگی دارد؛ بنابراین، پیش از استفاده باید راهنمای همان مدل را مطالعه کرد.
ویژگی‌ها
- قابلیت تنظیم: امکان تنظیم ابزار برای اندازه‌گیری در محدوده تعریف‌شده توسط سازنده.
- اندازه‌گیری جوش گوشه‌ای: مناسب برای بررسی ابعاد مشخص جوش‌های Fillet.
- کمک به کنترل کیفیت: امکان مقایسه اندازه‌های اندازه‌گیری‌شده با معیارهای پذیرش پروژه.
- استفاده در بازرسی فنی: مناسب برای استفاده توسط بازرسان جوش و کارشناسان کنترل کیفیت.
- کاهش تخمین چشمی: به کاربر کمک می‌کند ابعاد جوش را با روشی منظم‌تر بررسی کند.
کاربرد
این گیج در بازرسی اتصالاتی کاربرد دارد که در آن‌ها جوش گوشه‌ای به کار رفته است. بازرس با توجه به نوع اتصال و طراحی ابزار، اندازه جوش را بررسی می‌کند و نتیجه را در گزارش بازرسی ثبت می‌کند.از این ابزار می‌توان در کنترل کیفیت جوش‌های گوشه‌ای قطعات فلزی، سازه‌ها و مجموعه‌های مونتاژشده استفاده کرد؛ البته نوع اندازه‌گیری و محدوده کاربرد به مشخصات مدل بستگی دارد.
اندازه‌گیری ابعاد
اندازه جوش گوشه‌ای یکی از معیارهای مهم در بررسی انطباق اتصال با نقشه و دستورالعمل جوشکاری است. گیج مناسب به بازرس کمک می‌کند تا اندازه موردنظر را بررسی کند و آن را با مقدار تعیین‌شده در مدارک فنی مقایسه کند.در جوش گوشه‌ای، طول ساق‌های جوش و گلویی مؤثر از مفاهیم مهم اندازه‌گیری هستند. این پارامترها تعریف یکسانی ندارند؛ بنابراین، کاربر باید مطمئن شود که گیج انتخاب‌شده، پارامتر موردنیاز پروژه را اندازه می‌گیرد.
اهمیت
قابلیت تنظیم، ویژگی اصلی این گروه از گیج‌هاست. کاربر می‌تواند ابزار را مطابق سازوکار طراحی‌شده برای اندازه موردنظر تنظیم کند و سپس اندازه جوش را بررسی کند.این قابلیت به‌تنهایی به معنای پوشش تمام اندازه‌های جوش نیست. محدوده تنظیم، درجه‌بندی و دقت اندازه‌گیری را باید از مشخصات فنی سازنده بررسی کرد.
استفاده در بازرسی و کنترل کیفیت
در فرایند کنترل کیفیت، بازرس نتایج اندازه‌گیری را با الزامات فنی پروژه تطبیق می‌دهد. گیج جوش گوشه‌ای قابل تنظیم می‌تواند بخشی از ابزارهای مورد استفاده در این فرایند باشد و به ثبت منظم نتایج بازرسی کمک کند.برای ارزیابی نهایی، فقط به اندازه جوش اکتفا نکنید. معیارهای پذیرش پروژه ممکن است موارد دیگری مانند شکل ظاهری جوش، ناپیوستگی‌ها و الزامات اجرایی را نیز در بر بگیرند.
در چه صنایعی کاربرد دارد؟
گیج جوش گوشه‌ای قابل تنظیم، متناسب با محدوده اندازه‌گیری و الزامات کاری، می‌تواند در صنایع و محیط‌های زیر استفاده شود:
- صنایع نفت، گاز و پتروشیمی
- ساخت سازه‌های فلزی
- صنایع فولاد و فلزکاری
- ساخت مخازن و تجهیزات صنعتی
- صنایع کشتی‌سازی
- کارگاه‌های ساخت و مونتاژ قطعات
- واحدهای بازرسی جوش و کنترل کیفیت
مزایا
- امکان تنظیم ابزار در محدوده طراحی‌شده
- کمک به بررسی ابعاد جوش‌های گوشه‌ای
- تسهیل مقایسه اندازه جوش با نقشه و معیارهای پذیرش
- کاهش وابستگی به برآورد چشمی
- مناسب برای استفاده در فرایندهای بازرسی و کنترل کیفیت
نکات مهم
۱. محدوده اندازه‌گیری را بررسی کنید. گیج باید اندازه‌های موردنیاز پروژه را پوشش دهد.
۲. نوع پارامتر اندازه‌گیری را مشخص کنید. بررسی طول ساق جوش با اندازه‌گیری گلویی مؤثر یکسان نیست؛ قابلیت‌های مدل را پیش از خرید بررسی کنید.
۳. سازوکار تنظیم را بشناسید. برای تنظیم صحیح ابزار و خواندن نتیجه، دستورالعمل سازنده را دنبال کنید.
۴. به دقت و درجه‌بندی توجه کنید. این مشخصات را از کاتالوگ یا مستندات فنی مدل موردنظر بررسی کنید.
۵. نتایج را با معیار پذیرش مقایسه کنید. اندازه‌گیری به‌تنهایی کیفیت نهایی جوش را مشخص نمی‌کند؛ معیارهای تعیین‌شده در مدارک پروژه نیز اهمیت دارند.
جمع‌بندی
گیج جوش گوشه‌ای قابل تنظیم (Adjustable Fillet Gauge) ابزاری برای بررسی ابعاد جوش‌های گوشه‌ای و کمک به کنترل کیفیت اتصالات جوشی است. قابلیت تنظیم آن، امکان بررسی اندازه‌های مختلف را در محدوده طراحی‌شده فراهم می‌کند. هنگام انتخاب این ابزار، محدوده اندازه‌گیری، نوع پارامتر قابل سنجش و مشخصات فنی سازنده را بررسی کنید تا محصول با نیازهای بازرسی شما مطابقت داشته باشد.
