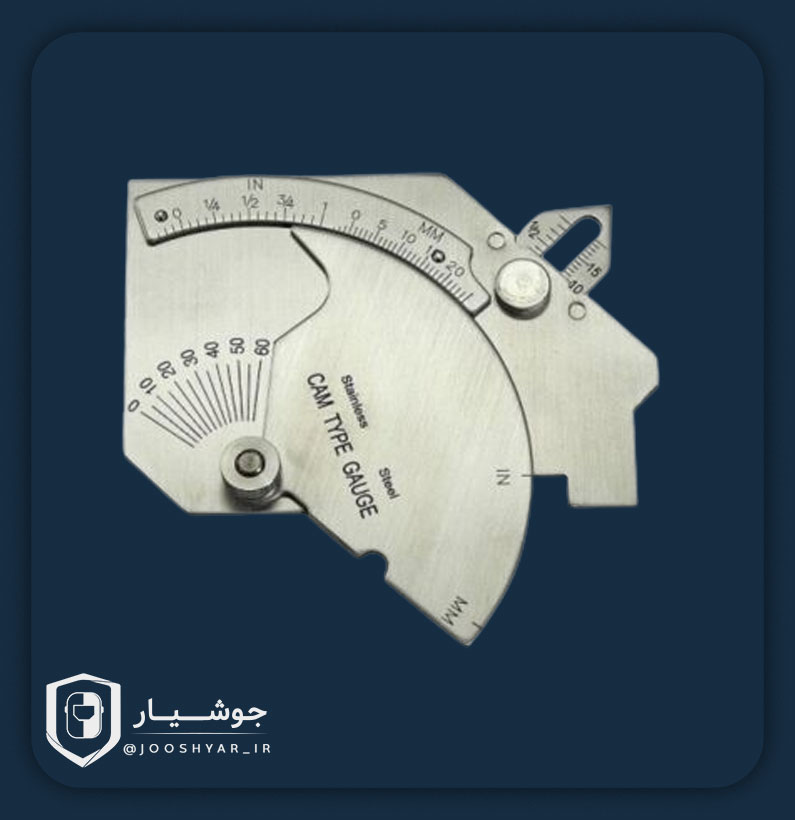

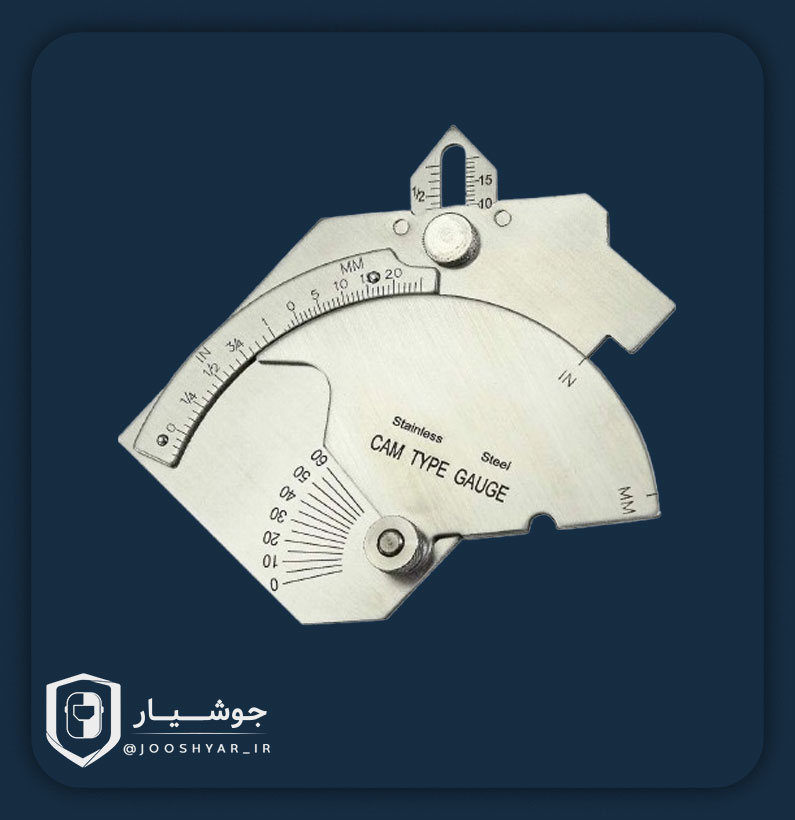

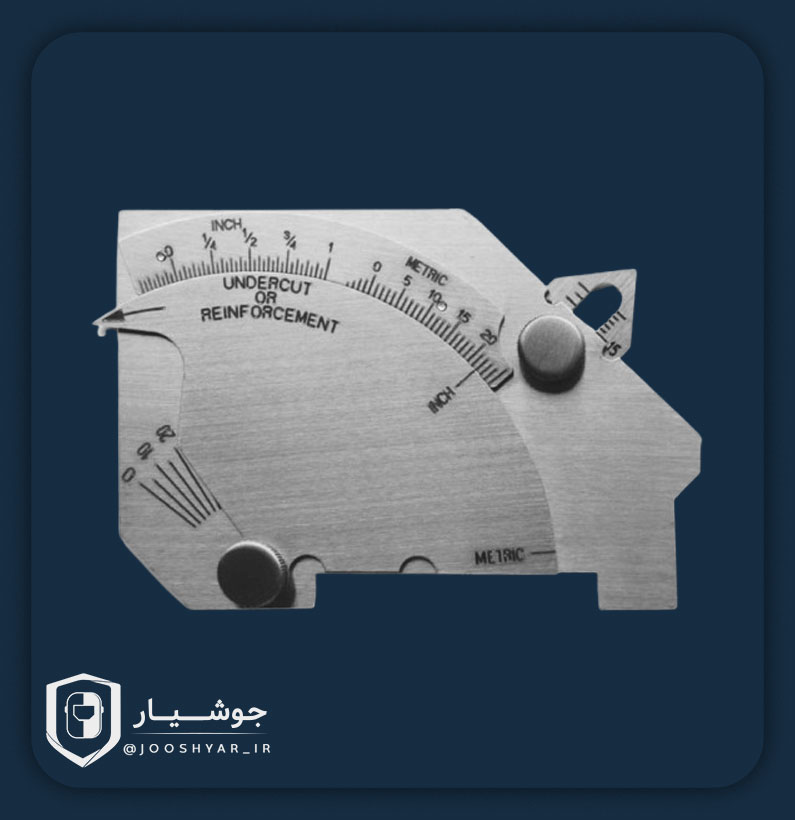

گیج کمبریج Cambridge Welding Gauge
گیج کمبریج (Cambridge Welding Gauge) یکی از ابزارهای پرکاربرد در بازرسی چشمی جوشکاری است که برای اندازه‌گیری و بررسی ابعاد جوش و کنترل برخی ناهماهنگی‌های ظاهری اتصال استفاده می‌شود. این ابزار به بازرس کمک می‌کند پارامترهایی مانند ارتفاع تاج جوش، اندازه ساق جوش گوشه‌ای، عمق بریدگی کناره جوش و برخی ابعاد مرتبط را بر اساس مقیاس و طراحی گیج بررسی کند.
در فرایند کنترل کیفیت جوش، اندازه‌گیری دقیق ابعاد و بررسی شکل ظاهری اتصال اهمیت زیادی دارد. گیج کمبریج با طراحی دستی و مقیاس‌های اندازه‌گیری، امکان بررسی سریع جوش را در محیط کارگاهی و محل اجرای پروژه فراهم می‌کند.
نام محصول: گیج کمبریج
نام انگلیسی: Cambridge Welding Gauge
نوع محصول: گیج بازرسی چشمی جوشکاری
کاربرد اصلی: اندازه‌گیری ابعاد جوش و بررسی ناپیوستگی‌های ظاهری
گروه محصول: تجهیزات بازرسی جوش و کنترل کیفیت
محدوده اندازه‌گیری و جنس بدنه: وابسته به مدل و مشخصات سازنده
گیج کمبریج چیست؟
گیج کمبریج ابزاری اندازه‌گیری برای بررسی ابعاد و مشخصات هندسی جوش است. بازرس با توجه به طراحی مدل می‌تواند پارامترهایی مانند ارتفاع تاج جوش، اندازه جوش گوشه‌ای، عمق بریدگی کناره جوش و برخی اختلاف‌های ابعادی را کنترل کند.
این گیج در بازرسی چشمی کاربرد دارد و به کاربر کمک می‌کند اندازه‌های ثبت‌شده را با نقشه، دستورالعمل جوشکاری و معیارهای پذیرش پروژه مقایسه کند. قابلیت‌های دقیق اندازه‌گیری به مدل انتخابی بستگی دارد؛ بنابراین پیش از خرید باید نوع گیج و مقیاس‌های آن را بررسی کرد.
ویژگی‌ها
- اندازه‌گیری ابعاد جوش: بررسی پارامترهای هندسی جوش متناسب با قابلیت‌های مدل.
- کنترل ارتفاع تاج جوش: کمک به اندازه‌گیری ارتفاع جوش نسبت به سطح قطعه.
- بررسی جوش گوشه‌ای: امکان کنترل اندازه ساق جوش در مدل‌های دارای مقیاس مربوط.
- بررسی بریدگی کناره جوش: اندازه‌گیری عمق آندرکات در مدل‌هایی که این قابلیت را دارند.
- طراحی قابل حمل: مناسب برای استفاده در کارگاه، محل جوشکاری و فعالیت‌های بازرسی.
- کاربرد در کنترل کیفیت: کمک به ثبت اندازه‌ها و مقایسه آن‌ها با الزامات فنی پروژه.
کاربرد
بازرس جوش پس از اجرای اتصال، ابعاد و شکل ظاهری جوش را بررسی می‌کند تا میزان انطباق آن با الزامات پروژه مشخص شود. گیج کمبریج برای اندازه‌گیری برخی پارامترهای هندسی به کار می‌رود و اطلاعات لازم را برای ارزیابی ابعادی اتصال در اختیار بازرس قرار می‌دهد.
این ابزار می‌تواند در بررسی جوش‌های لب‌به‌لب و گوشه‌ای کاربرد داشته باشد؛ البته نوع اندازه‌گیری به طراحی گیج و مقیاس‌های درج‌شده روی آن بستگی دارد.
اندازه‌گیری ارتفاع تاج جوش
ارتفاع تاج جوش به میزان برجستگی فلز جوش نسبت به سطح قطعه در محل اتصال گفته می‌شود. در مدل‌های مناسب، بازرس با استفاده از مقیاس گیج کمبریج می‌تواند این ارتفاع را اندازه‌گیری کند و نتیجه را با مقدار مجاز تعیین‌شده در دستورالعمل یا استاندارد پروژه مقایسه کند.
اندازه‌گیری جوش گوشه‌ای
جوش گوشه‌ای یا Fillet Weld در بسیاری از اتصالات سازه‌های فلزی و قطعات صنعتی استفاده می‌شود. بازرس با گیج مناسب می‌تواند اندازه ساق جوش را بررسی کند و انطباق آن را با نقشه و مشخصات فنی بسنجد.
برای این اندازه‌گیری باید از بخش و مقیاس مخصوص جوش گوشه‌ای روی مدل موردنظر استفاده کرد.
بررسی بریدگی کناره جوش (Undercut)
آندرکات به شیار یا فرورفتگی در فلز پایه، در مجاورت پنجه جوش گفته می‌شود. این ناپیوستگی ظاهری ممکن است در اثر شرایط نامناسب اجرای جوش ایجاد شود.
در مدل‌هایی که مقیاس اندازه‌گیری آندرکات دارند، بازرس می‌تواند عمق این شیار را بررسی و مقدار آن را با معیارهای پذیرش پروژه مقایسه کند. اندازه‌گیری به‌تنهایی برای تعیین قابل‌قبول‌بودن عیب کافی نیست و باید الزامات فنی مربوط نیز در نظر گرفته شوند.
کاربرد در کنترل کیفیت و بازرسی چشمی
گیج کمبریج به بازرسان کمک می‌کند نتایج اندازه‌گیری را به‌صورت منظم ثبت کنند و در گزارش‌های کنترل کیفیت به کار ببرند. این ابزار در کنار بررسی چشمی، برای کنترل ابعادی جوش استفاده می‌شود؛ اما جایگزین سایر روش‌های آزمون غیرمخرب، مانند آزمون مایعات نافذ یا آزمون ذرات مغناطیسی، نیست.
در چه صنایعی کاربرد دارد؟
گیج کمبریج در محیط‌هایی کاربرد دارد که کنترل ابعاد و شکل ظاهری جوش اهمیت دارد، از جمله:
- صنایع نفت، گاز و پتروشیمی
- ساخت سازه‌های فلزی
- صنایع ماشین‌سازی و تولید تجهیزات
- ساخت مخازن و تجهیزات صنعتی
- صنایع نیروگاهی
- کارگاه‌های جوشکاری و مونتاژ
- واحدهای کنترل کیفیت و شرکت‌های بازرسی فنی
مزایا
- کمک به اندازه‌گیری سریع پارامترهای هندسی جوش
- تسهیل بررسی ارتفاع تاج و ابعاد جوش، متناسب با مدل
- امکان بررسی برخی ناپیوستگی‌های ظاهری مانند آندرکات
- مناسب برای استفاده در بازرسی چشمی و کنترل کیفیت
- کمک به ثبت نتایج و مقایسه اندازه‌ها با الزامات پروژه
- طراحی قابل حمل برای استفاده در محیط‌های صنعتی
نکات مهم هنگام استفاده
- پیش از اندازه‌گیری، سطح جوش را از آلودگی‌هایی که مانع تماس صحیح ابزار می‌شوند پاک کنید.
- از مقیاس متناسب با پارامتر موردنظر استفاده کنید.
- مقدار اندازه‌گیری‌شده را با واحد صحیح ثبت کنید.
- نتیجه را با نقشه، دستورالعمل جوشکاری و معیارهای پذیرش پروژه تطبیق دهید.
- برای جلوگیری از خطا، گیج را بدون فشار اضافی و در موقعیت صحیح قرار دهید.
- ابزار را پس از استفاده تمیز کنید و در محل مناسب نگهداری کنید.
- پیش از خرید، محدوده اندازه‌گیری و قابلیت‌های مدل را با کاتالوگ سازنده تطبیق دهید.
خرید
هنگام خرید گیج کمبریج، به مدل دقیق، محدوده اندازه‌گیری، نوع مقیاس و پارامترهایی که ابزار می‌تواند بررسی کند توجه کنید. انتخاب گیج مناسب به نوع اتصال، ابعاد جوش و الزامات بازرسی پروژه بستگی دارد.
برای اطلاع از قیمت و بررسی مدل‌های موجود، می‌توانید با کارشناسان فروش تجهیزات بازرسی جوش مشورت کنید. همچنین برای مشاهده ابزارهای مشابه، دسته‌بندی گیج جوشکاری در وب‌سایت NDTKALA را بررسی کنید.
جمع‌بندی
گیج کمبریج Cambridge Welding Gauge ابزاری برای اندازه‌گیری ابعاد و بررسی شکل ظاهری جوش در فرایند بازرسی چشمی است. بسته به مدل، این ابزار می‌تواند برای بررسی ارتفاع تاج جوش، اندازه جوش گوشه‌ای و عمق بریدگی کناره جوش به کار برود. انتخاب مدل مناسب و مقایسه نتایج با معیارهای پذیرش پروژه، به کنترل دقیق‌تر کیفیت جوش کمک می‌کند.
