ست اسپری PT مگنافلاکس Magnaflux
ست اسپری PT مگنافلاکس (Magnaflux) یکی از مجموعه‌های مصرفی مورد استفاده در آزمون مایعات نافذ برای بازرسی جوش و بررسی ناپیوستگی‌های سطحی قطعات است. این ست از سه اسپری تمیزکننده، نفوذکننده و آشکارساز تشکیل می‌شود که هرکدام مرحله مشخصی از فرایند تست را انجام می‌دهند.
مهندسان و بازرسان کنترل کیفیت از ست اسپری PT برای بررسی سطح جوش و شناسایی نشانه‌های احتمالی ترک و عیوب باز به سطح استفاده می‌کنند. این روش به تجهیزات پیچیده‌ای نیاز ندارد و با اجرای صحیح مراحل آزمون، امکان مشاهده نشانه‌های سطحی را فراهم می‌کند.
ست PT مگنافلاکس چیست؟
آزمون مایعات نافذ یا PT یکی از روش‌های آزمون غیرمخرب است که به شناسایی ترک‌ها و دیگر ناپیوستگی‌های باز به سطح کمک می‌کند. در این روش، مایع نافذ وارد ناپیوستگی‌های سطحی می‌شود و سپس آشکارساز، نشانه‌های مربوط را برای بررسی بازرس نمایان می‌کند.
ست اسپری PT مگنافلاکس سه محصول مکمل را در اختیار کاربر قرار می‌دهد. کاربر باید هر اسپری را در مرحله مناسب به کار ببرد و ترتیب اجرای آزمون را رعایت کند تا نتیجه قابل بررسی به دست آید.
اجزای ست

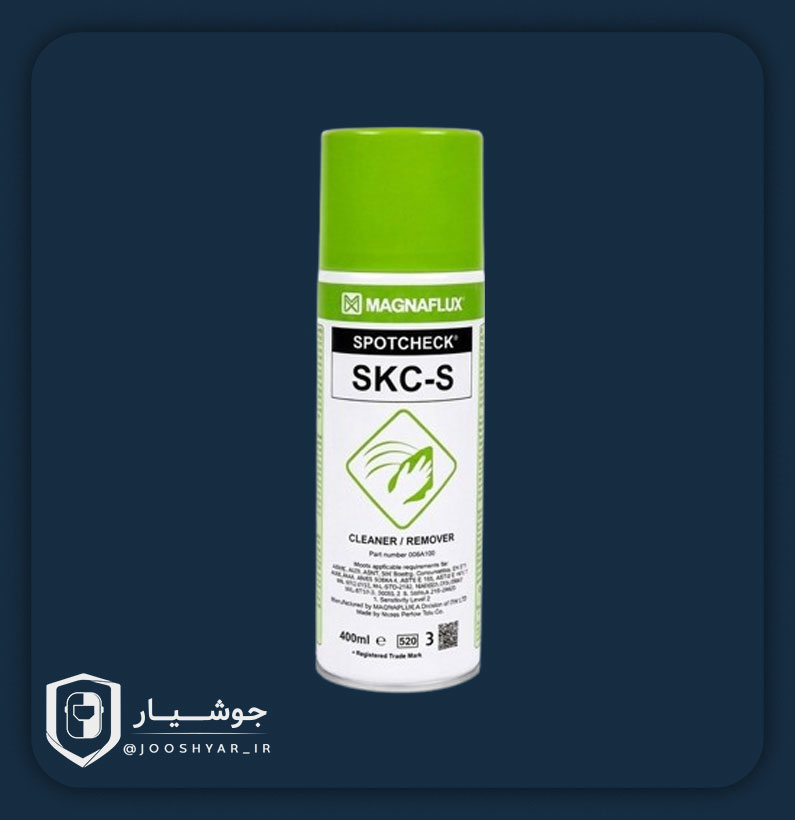

۱. اسپری تمیزکننده (Cleaner)
تمیزکننده برای آماده‌سازی سطح پیش از آزمون و پاک‌کردن باقی‌مانده مواد در مرحله مربوط استفاده می‌شود. آلودگی‌هایی مانند روغن، گریس، گردوغبار و ذرات اضافی می‌توانند ورود مایع نافذ به ناپیوستگی‌ها یا مشاهده نشانه‌ها را مختل کنند؛ بنابراین تمیزکاری مناسب، بخش مهمی از فرایند آزمون است.کاربر باید سطح جوش و اطراف آن را طبق دستورالعمل محصول تمیز کند و پیش از استفاده از نفوذکننده، اجازه دهد سطح به شرایط لازم برسد.

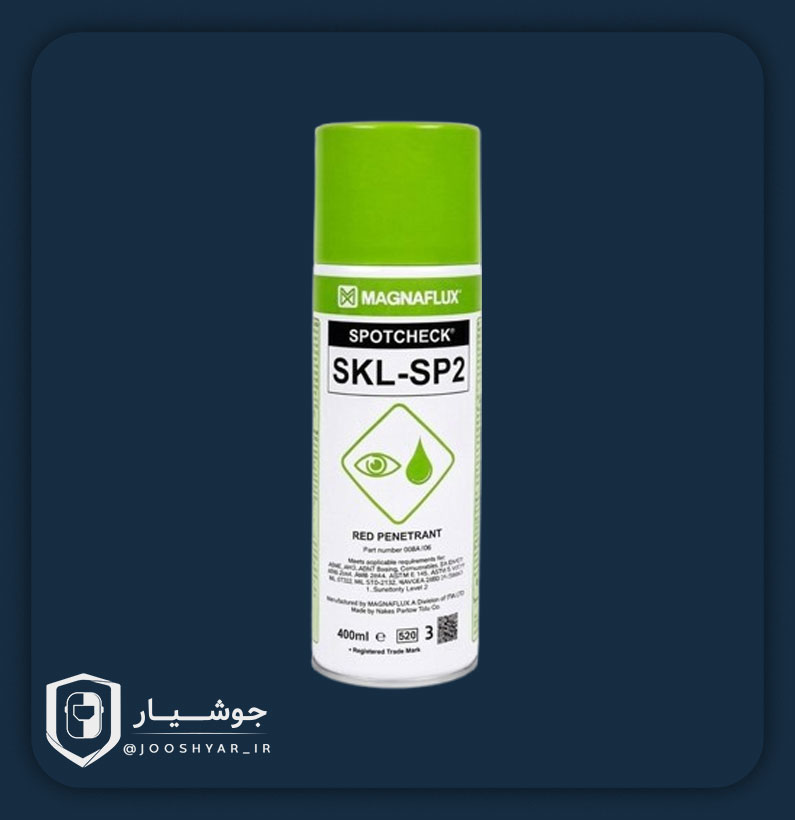

۲. اسپری نفوذکننده (Penetrant)
نفوذکننده ماده اصلی در آزمون PT است. این مایع پس از اعمال روی سطح تمیز، به درون ناپیوستگی‌های باز به سطح نفوذ می‌کند. زمان نفوذ باید مطابق دستورالعمل سازنده رعایت شود تا مایع فرصت کافی برای ورود به عیوب سطحی داشته باشد.پس از پایان زمان نفوذ، کاربر مواد اضافی را با روش توصیه‌شده برای همان محصول پاک می‌کند. اجرای صحیح این مرحله به کاهش زمینه اضافی و مشاهده بهتر نشانه‌ها کمک می‌کند.

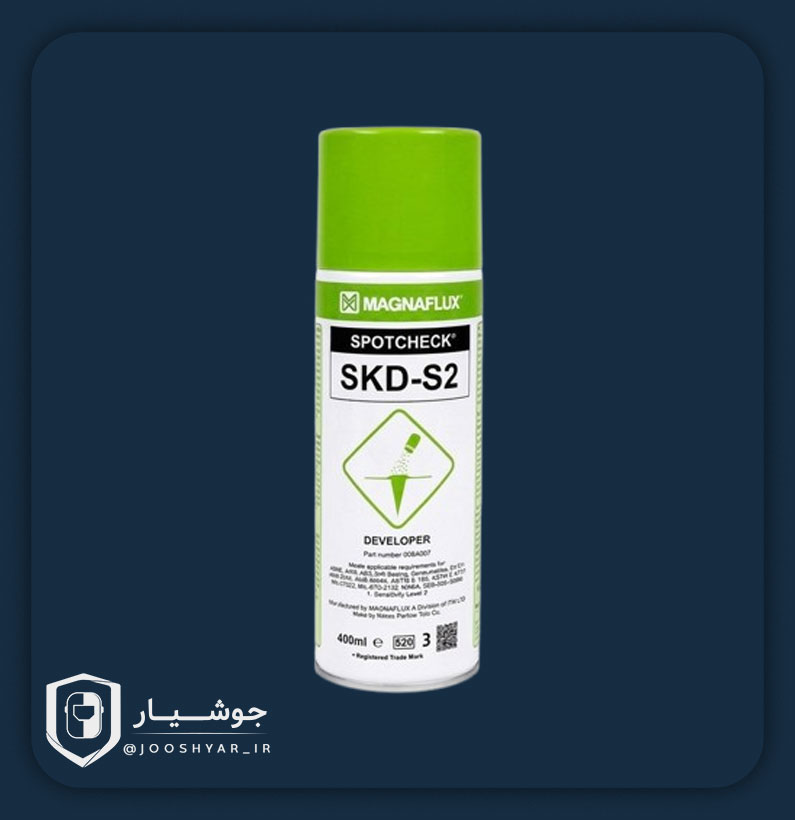

۳. اسپری آشکارساز (Developer)
آشکارساز به نمایان‌شدن نشانه‌های ناشی از مایع نافذ کمک می‌کند. این ماده شرایطی ایجاد می‌کند تا مایع باقی‌مانده در ناپیوستگی‌ها به سطح برگردد و نشانه‌ها برای بررسی چشمی قابل مشاهده‌تر شوند.
بازرس پس از اعمال آشکارساز و رعایت زمان لازم، سطح جوش را بررسی می‌کند. شکل، محل و گستردگی نشانه‌ها می‌توانند به ارزیابی وضعیت قطعه کمک کنند؛ بااین‌حال، تفسیر نهایی باید بر اساس معیارهای پذیرش و استاندارد مربوط انجام شود.
نحوه استفاده برای تست جوش
برای اجرای آزمون مایعات نافذ، کاربر باید مراحل را با توجه به دستورالعمل سازنده و روش اجرایی بازرسی دنبال کند:
۱. تمیزکاری سطح: محل جوش و اطراف آن را از آلودگی‌ها پاک کنید و شرایط لازم برای آزمون را فراهم کنید.
۲. اعمال نفوذکننده: نفوذکننده را روی ناحیه مورد بررسی بپاشید و زمان نفوذ توصیه‌شده را رعایت کنید.
۳. پاک‌کردن نفوذکننده اضافی: مواد اضافی را طبق دستورالعمل محصول پاک کنید تا زمینه سطح برای مشاهده نشانه‌ها مناسب باشد.
۴. اعمال آشکارساز: آشکارساز را طبق روش توصیه‌شده روی ناحیه آزمون اعمال کنید.
۵. بررسی و تفسیر نشانه‌ها: پس از گذشت زمان لازم، سطح جوش را بررسی کنید و نشانه‌های احتمالی را مطابق استاندارد و معیارهای پذیرش ارزیابی کنید.
نکته مهم: برای دستیابی به نتیجه معتبر، زمان نفوذ، روش پاک‌سازی، زمان ظهور و شرایط مشاهده را از روی دستورالعمل همان محصول تنظیم کنید. اسپری PT فقط ناپیوستگی‌های باز به سطح را آشکار می‌کند و برای بررسی عیوب داخلی جوش به‌تنهایی کافی نیست.
کاربرد ست
این مجموعه در فرایندهای بازرسی و کنترل کیفیتی کاربرد دارد که شناسایی ناپیوستگی‌های سطحی اهمیت دارد، از جمله:
- بررسی سطح جوش و ناحیه اطراف آن
- شناسایی نشانه‌های احتمالی ترک‌های باز به سطح
- بازرسی قطعات فلزی در فرایند تولید
- کنترل کیفیت قطعات پس از جوشکاری
- بررسی برخی قطعات در عملیات تعمیر و نگهداری
در چه صنایعی کاربرد دارد؟
با توجه به روش بازرسی و جنس قطعه، ست اسپری PT می‌تواند در صنایع زیر مورد استفاده قرار گیرد:
- صنایع جوشکاری و ساخت سازه‌های فلزی
- صنایع نفت، گاز و پتروشیمی
- صنایع ساخت مخازن و تجهیزات تحت فشار
- صنایع ماشین‌سازی و تولید قطعات فلزی
- واحدهای کنترل کیفیت و شرکت‌های آزمون غیرمخرب
- تعمیر و نگهداری تجهیزات صنعتی
مزایا
- سه محصول مکمل در یک مجموعه: تمیزکننده، نفوذکننده و آشکارساز برای اجرای مراحل اصلی آزمون در اختیار کاربر قرار می‌گیرند.
- کمک به شناسایی ناپیوستگی‌های سطحی: آزمون PT می‌تواند نشانه‌های ترک و عیوب باز به سطح را نمایان کند.
- کاربرد در بازرسی جوش: این روش برای بررسی سطح جوش و ناحیه مجاور آن مناسب است.
- اجرای مرحله‌ای آزمون: تفکیک مواد مصرفی به کاربر کمک می‌کند هر مرحله را با محصول مربوط انجام دهد.
- قابلیت استفاده در کنترل کیفیت: این مجموعه می‌تواند بخشی از فرایند بازرسی قطعات فلزی باشد.
نکات مهم
- پیش از شروع آزمون، سطح قطعه را به‌درستی آماده کنید.
- ترتیب استفاده از تمیزکننده، نفوذکننده و آشکارساز را رعایت کنید.
- زمان‌های لازم برای نفوذ و ظهور را مطابق دستورالعمل سازنده در نظر بگیرید.
- از این روش برای تشخیص مستقیم عیوب داخلی و زیرسطحی استفاده نکنید.
- دستورالعمل ایمنی و برگه اطلاعات ایمنی (SDS) هر سه محصول را بررسی کنید و نکات مربوط به تهویه، تماس با پوست و منابع اشتعال را رعایت کنید.
- نتیجه آزمون را با توجه به استاندارد بازرسی و معیارهای پذیرش پروژه تفسیر کنید.
جمع‌بندی
ست اسپری PT مگنافلاکس مجموعه‌ای سه‌قوطی شامل تمیزکننده، نفوذکننده و آشکارساز است که برای اجرای آزمون مایعات نافذ و بررسی ناپیوستگی‌های باز به سطح استفاده می‌شود. این مجموعه در تست جوش و کنترل کیفیت قطعات فلزی کاربرد دارد و به مهندسان و بازرسان کمک می‌کند نشانه‌های سطحی را بررسی کنند. رعایت ترتیب مراحل و دستورالعمل سازنده، نقش مهمی در دستیابی به نتیجه قابل اعتماد دارد.
