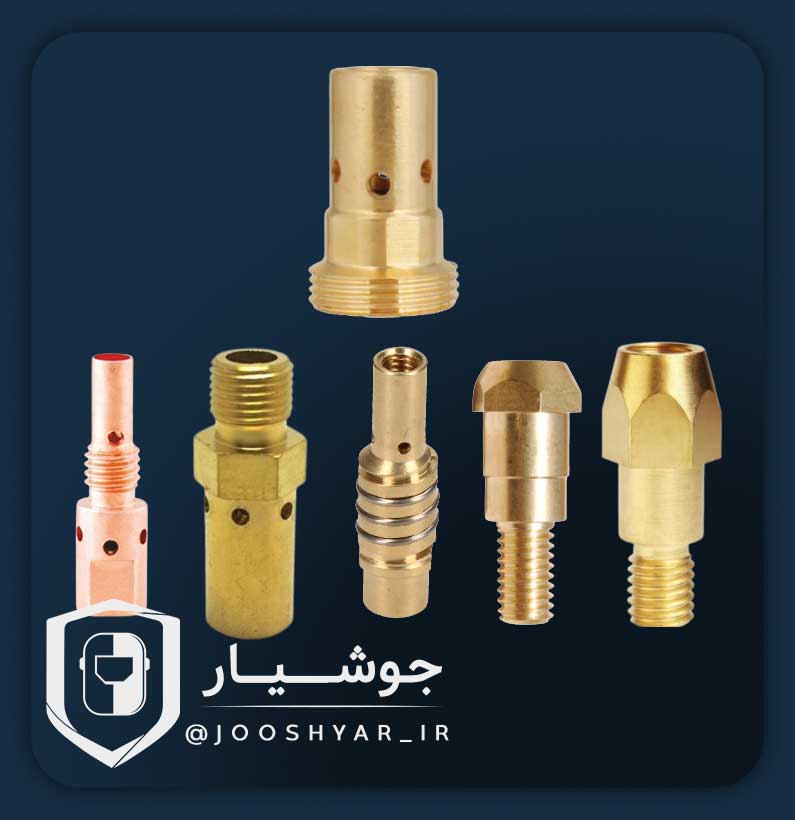

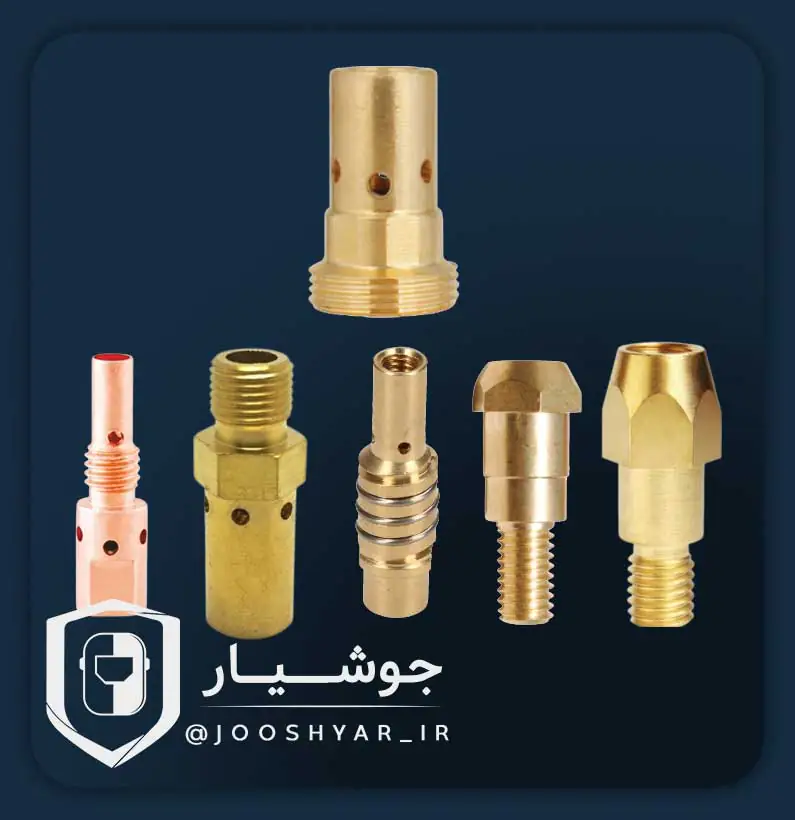

پایه نازل یکی از اجزای کلیدی در ساختار تورچ جوشکاری MIG/MAG است که وظیفه آن نگه‌داشتن و تثبیت نازل جوشکاری در محل خود، و همچنین انتقال جریان الکتریکی از گردنه به سیم جوش می‌باشد. این قطعه کوچک، اما بسیار حیاتی، در واقع رابط بین گردنه (Neck) و نازل (Contact Tip) است و نقش مهمی در عملکرد صحیح قوس الکتریکی و انتقال حرارت دارد.
پایه نازل معمولاً از آلیاژهای مسی یا برنجی مقاوم در برابر حرارت بالا ساخته می‌شود تا بتواند در برابر جریان شدید برق، حرارت حاصل از قوس جوش، و تماس مداوم با سیم جوش مقاومت داشته باشد. این قطعه، علاوه بر تأمین مسیر الکتریکی مطمئن، باید توانایی مکانیزم قفل شونده و پیچ شونده برای نگه داشتن نازل را نیز داشته باشد.
در انواع مختلف تورچ، پایه نازل‌ها بسته به مدل تورچ (MB15، MB24، MB25، MB36، MB501 و …) تفاوت‌هایی در رزوه، طول، قطر و فرم دارند. پایه نازل درون گردنه قرار می‌گیرد و نازل به آن پیچ یا قفل می‌شود. این ساختار باعث می‌شود که در زمان نیاز، نازل به راحتی قابل تعویض باشد.
ویژگی‌های مهم پایه نازل:
-
انتقال جریان برق با راندمان بالا: این قطعه باید به گونه‌ای طراحی شود که حداقل مقاومت الکتریکی را در مسیر عبور جریان از گردنه به نازل داشته باشد.
-
تحمل دمایی بالا: در اثر حرارت ناشی از جوشکاری، دمای این قطعه می‌تواند به صدها درجه سانتی‌گراد برسد، بنابراین باید از متریال مقاوم ساخته شده باشد.
-
اتصال دقیق و محکم به نازل: طراحی رزوه‌ها یا چفت‌ها باید به گونه‌ای باشد که نازل در حین کار شل نشود یا نلرزد.
-
قابلیت تعویض آسان: در صورت سوختگی، ساییدگی یا تغییر نازل، پایه باید به راحتی باز و بسته شود.
نکات کاربردی:
-
پایه نازل باید با مدل دقیق تورچ و نازل مطابقت داشته باشد تا اتصال دقیق و انتقال برق به‌درستی انجام شود.
-
در صورت وجود جرم، ذوب‌شدگی یا خوردگی در پایه نازل، جریان برق ضعیف شده و کیفیت جوش کاهش می‌یابد.
-
تمیز نگه‌داشتن محل اتصال پایه نازل به گردنه و نازل باعث افزایش عمر مفید و کاهش افت جریان می‌شود.
در نهایت، پایه نازل با اینکه قطعه‌ای نسبتاً ساده به نظر می‌رسد، نقش بسیار مهمی در عملکرد فنی، کیفیت جوش و ایمنی اپراتور دارد. استفاده از پایه نازل با کیفیت بالا و سازگار با تورچ، برای دستیابی به جوشی یکنواخت و پایدار، ضروری است.
